Der Vakuumtischbauer baut einen Laser aus Überresten

Moin,

Zitat von melvin

Warum nicht? grbl nimmt da ganz normal auch Kommazahlen an.

da wäre ich vorsichtig. Außerdem hab ich den Zahnriemen schon gewechselt. Und siehe da, die Maße passen jetzt.

Ich hab mal wieder zu kompliziert gedacht, ein Kabelbinder hat's auch getan. Einfach Zahnriemen zur Schlaufe und Kabelbinder drum. Hält verdammt gut und ich konnte auch richtig spannen.

Testjob ist schon durch, passt. Jetzt sind X und Y mit dem gleichen Zahnriemen versehen.

Jetzt wird komplettiert und mein kleiner auch umgebaut. Morgen sollen die Kabelketten kommen.

sswjs, aka Jens

Moin,

Zitat von melvin

Das ist doch völlig normal, dass da Kommazahlen bei rumkommen.

na ja, ich hab gerade bei Terjeio, also beim Programmierer nachgelesen, $100 ist ein Integer, damit kann man keine Nachkommastellen angeben.

Ebenso sind $101 und $102 Integer.

sswjs, aka Jens

Moin,

Zitat von Redpedro

ich würde bei GT2 Zahnriemen ein Zahnrad mit 20 Zähnen verwenden.

ja, verwende ich doch. Ich hab die Riemenräder passend mit 5 m GT2 gekauft. In den Überresten des Erweiterungssatzes hatte ich aber noch ein vorgefertigtes 2GT, das ich eingebaut hatte.

Also, Riemenrad GT2, Zahriemen 2GT. Sollte eigentlich passen. Dem war aber nicht so, denn meine Testlaserung ergab statt 117mm, 117,45mm. Ich weiß dummes Maß. War aber ein Job, den ich schon mal gelasert hatte. Ich hätte das ja gelassen, aber in der Y-Achse hatte ich schon den GT2 eingebaut, weil ich schon gemerkt hatte, das die 2 Zahnriemen der für die Y-Achse, also die 2GT, irgentwie nicht passten.

Also hab ich den GT2, hatte ja noch genug da, einfach mit Kabelbindern anstatt den schönen Messingösen eingebaut. Hält, passt und war auch sehr gut zu spannen.

Jetzt stimmen die Maße und auch die X - und Y-Achse sind austauschbar...

sswjs, aka Jens

Moin,

so, ich musste jetzt erst mal testen.

Zitat von melvin

Nein, das ist falsch.

Code

float steps_per_mm[N_AXIS];

Würde ja auch sonst keinen Sinn machen, das als Kommazahl in die Settings zu übernehmen, wenn man das gar nicht abspeichern kann. Zudem wäre es dann auch zu ungenau, wenn da nur mit Integern gerechnet würde, weil du ja meistens nur Bruchteile von Millimetern hast, die die Bewegungen berechnet werden.

Ja, du hast recht, es ist ein float. Hab's gerade getestet. Die 79,7 hat er genommen.

Macht für mich gar keinen Sinn, aber gut, ich hab vor 45 Jahren mal den Z80 im Assembler programmiert, da gingen solche "Mätzchen" nicht.

Aber egal, ich hab eh schon umgebaut, war ja kein großer Akt. Jetzt hab ich wieder was gelernt und kann mich an meine Säge machen.

Nächstes Problem, Z-Achse...

sswjs, aka Jens

Moin,

Zitat von ichbinsnur

Warum Problem?

weil ich eigentlich keine richtige Z-Achse brauch, sondern nur etwas, was so eine Art "Pen down / Pen up" realisiert.

A la Schneidplotter mit Tangentialachse. Ich hab gerade null Ideen...

sswjs, aka jens

Moin,

na ja, es geht nicht um die Software. Mein Problem ist gerade die Hardware, wie ich das mechanisch realisiere.

sswjs, aka Jens

Moin,

Zitat von ichbinsnur

Du meinst bei deinem Selbstbaulaser, oder?

Jein. Der war nur das Testobjekt, um Erfahrungen zu sammeln. Bausätze hab ich genug zusammengebaut, 2 CNC-Fräsen und 2 Laser. Der Selbstbau war nur den Test, ob ich's auch als Konstrukteur schaffe.

Mein eigentliches Ziel ist eine Plattensäge für meine MDF-, Dibond- und Schaum-PVC-Platten. Verfahrweg 3200x1400mm. Etwas mehr als meine Platten mit 3050x1220 bzw. 1250mm. Wegen dem Sägeblatt etwas mehr...

Es soll eine kleine Kappsäge drauf, wie die hier -> https://www.amazon.de/Qussse-K…e+mini%2Caps%2C114&sr=8-3

Schnittiefe 12,5mm, das reicht, da meine Platten nur 3 und 10mm dick sind. Das Sägeblatt ist nur 0,5mm dick, was mit der CNC-Genauigkeit dazu führt, daß ich pro Platte mehr Vakuumtische rausbekomme als jetzt. Da ich mir damit ganze Platten, bisher nur Zuschnitte, anliefern lassen kann.

Und wenn ich dann im günstigsten Fall 2 Vakuumtische mehr aus einer großen Platte rauskriege, macht sich das schon bemerkbar.

sswjs, aka Jens

Moin,

Zitat von melvin

Klassischerweise ja mit einem Servo, der mit seinem Ärmchen den "Pen"/Werkzeug hoch und runter schiebt.

ach man, wie immer, zu kompliziert gedacht. Runter geht's durch Schwerkraft plus Feder und hoch durch den Servo. Und übrigens, gut zu wissen, das es auch GRBL direkt mit Servoansteuerung gibt. Das macht die Z-Achse viel einfacher.

Hat jemand eventuell auch noch eine Idee zur Tangentialachse? Ich würde die Säge auch gern drehen wollen.

sswjs, aka Jens

Moin,

Zitat von Plottmania

FluidNC, da ist im Discord ein nettes Video und der gezeigte Controller kann das!

na ja, so was hatte ich schon vor, bei Ali hab ich auch einen 4-Achs-Controller entdeckt.

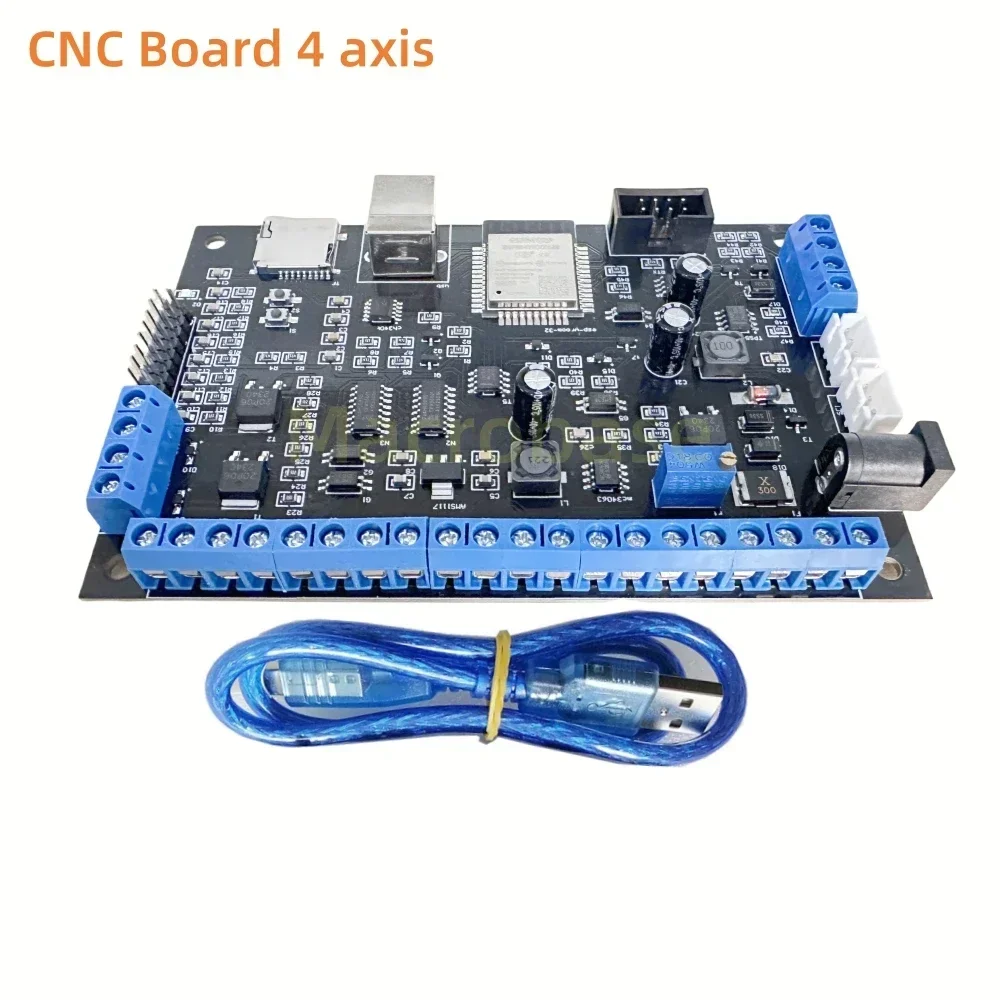

4-Achsen-GRBL-Controller 32 Bit ESP32 CNC Shield Control Board Upgrade-Platte für Lasergravur Fräsen Markierung Schneidemaschine - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

Was ich aber wieder mal brauch ist eine Idee wie die Mechanik aussehen soll um die Säge zu drehen.

sswjs, aka jens
