Ich versuche schon 5 Stunden herauszubekommen wie herum ich die TMC2208er in mein MKS DLC32 V2.1 stecken muss. Wo ist da GRD auf dem board. Habe ne rote leiste und ne schwarze Leiste an den TMC´s
..... rote Leiste auf grüne vom board? Kann mir jemand helfen .... ????
sowas nervt .... Alle stecken die treiber in ihren videos wie normal auf die platine aber keiner sagt woher er weiss wie herum!!!!
Grüße
Chris
Moment,
oder TMC 2208 / 2209 / 21XX .....
Hey Stephan, 1000 dank schon mal
..... und noch Zwei fragen hinterher.... Machst du die Kühlkörper zum einstellen der Spannung schon drauf oder lässt du sie zu diesem zweck noch ab. Und die Jumper auf off oder? Ich habe mir vor 8 Jahren meinen ersten 3d Drucker mehr oder weniger erfolgreich gebaut, und weiss es nicht mehr wie ich es da gemacht habe. Ist vielleicht das alter jetzt
Vielen dank für die SUPER schnelle Antwort
Chris
Kühlkörper draus und alle Jumper auf OFF weil in GRBL 800 Schritte.
Daraus kannst du ja noch mehr rauslesen.

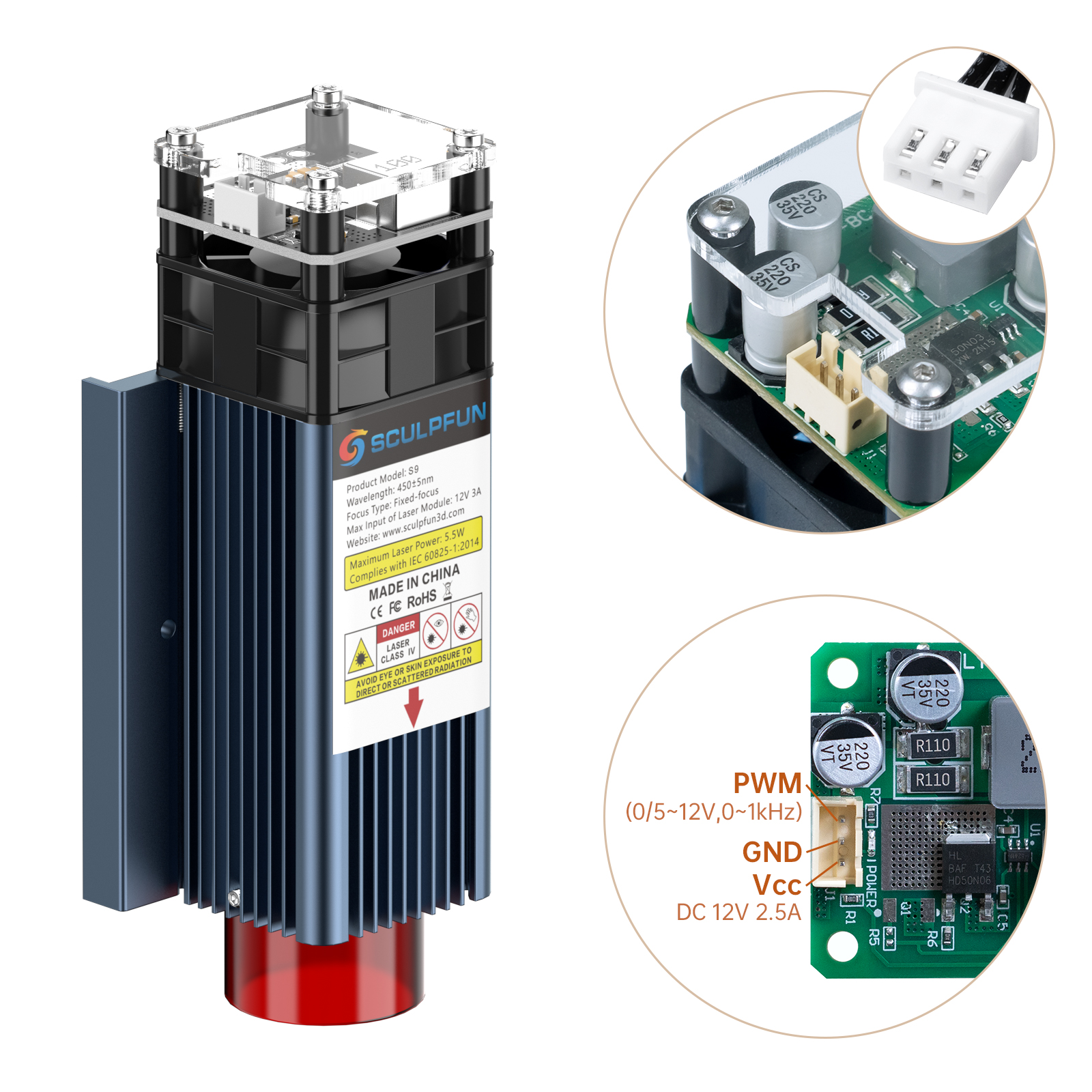

Auch die Pinbelegung von Laserkopf ist anderes, als auf die Platine selbst steht
1. es sind NUR 12V und NICHT 24, wie es auf die Platine steht
2. Vcc und PWM sind vertauscht
Respekt, ich bin ein Erbsenzähler und mir nicht aufgefallen : )
Danke!
Davon ab ist die Beschreibung für 24 Volt falsch da der Lüfter keine 24 Volt mag....den himmelt es als erstes.
Je nach Revision vom Treiber unterschiedliche Beschreibungen (Leistungsangaben).
Hier mein S10 und "Connect"
thx schon mal.... X Achse läuft, Laser läuft, das einzigste problem das ich habe das der Fahrweg auf der y Achse verdreht ist.
Richtung falsch eingestellt in grbl oder die beiden Motorstecker verwechselt
Da muss er gucken ob Zeile $5=1 oder 0 steht.
Bei mir steht es mit den induktiven Endschaltern auf 1
$5 ist grad was? Endschalterpolarität?
ja
ja
Hängt dann davon ab ob er NPN oder PNP Sensoren hat, ober er 0 oder 1 einstellen muss.
Iwi sollten wir mal die GRBL Parametertabelle hier einbinden, oder hab ich die übersehen?
NPN habe ich hier .....
Dann $5=1 (active LOW)
So müsste es passen laut Aufdruck
....noch in eigener Sache:
Leider sind wir nicht alle Profis darum werde ich vielleicht eine kleine Anleitung für Anfänger schreiben die ihren Sculpi bissel aufmotzen wollen.
Hi Chris! Das klingt cool. Ich habe sowas schon angefangen: https://wiki.the-iskens.com/de/dokumentation/ Jede neue Info ist cool, wenn du da eine Doku zur Umrüstung auf DLC32 schreiben könntest, wäre das noch ein interessanter Artikel. Ich habe hier auch so ein Board rumfliegen und eigentlich auch schon die fertige Konfig für FluidNC, bin aber noch nicht dazu gekommen, das genauer zu beschreiben. Meine Endschalter haben wunderbar funktioniert, allerdings waren das Mechanische.
